Объектовый комплекс РЭБ «Медуза 3М»
Назначение
- Предназначен для постоянного прикрытия
собственных позиций от атак и разведки БПЛА (24/7) - Подавление всех типов FPV, работающих
на частотах подавления, до 3 000 м. - Подавление MAVIC до 3 500 м.
Преимущества
- Собственный формирователь сигнала подавителя
- Сопряжение с любым детектором (булат, горн, микроб и т.д.) для
автоматического срабатывания (опционально) - Пылевлагозащита
Изделие сохраняет работоспособность при
следующих внешних воздействующих факторах:
следующих внешних воздействующих факторах:
- Температура окружающего воздуха: от -40°C до +40°C
- Атмосферные осадки (дождь, снег)
- Воздушный поток: до 30 м/с.
Характеристики
| Медуза 3М | ||
|---|---|---|
| Канал | Диапазон частот | Мощность усилителя |
| 300 | 300 - 500 МГц | Не менее 100 Вт |
| 400 | 400 - 500 МГц | Не менее 100 Вт |
| 500 | 500 - 600 МГц | Не менее 100 Вт |
| 600 | 600 - 700 МГц | Не менее 100 Вт |
| 700 | 700 - 800 МГц | Не менее 100 Вт |
| 800 | 800 - 900 МГц | Не менее 100 Вт |
| 900 | 900 - 1000 МГц | Не менее 100 Вт |
| 1000 | 1000 - 1100 МГц | Не менее 100 Вт |
| 1.1 | 1100 - 1200 МГц | Не менее 100 Вт |
| 1.2 | 1200 - 1300 МГц | Не менее 100 Вт |
| 1.5 | 1500 - 1600 МГц | Не менее 100 Вт |
| 2.4 | 2400 - 2500 МГц | Не менее 75 Вт |
| 5.1 | 5100 - 5300 МГц | Не менее 75 Вт |
| 5.4 | 5300 - 5500 МГц | Не менее 75 Вт |
| 5.8 | 5800 - 5900 МГц | Не менее 75 Вт |
| 6.0 | 5900 - 6000 МГц | Не менее 75 Вт |
Особенности
Диапазон частот подавления
от 300 до 6000 МГц
Диапазон рабочих углов
по горизонтали: 30°; по углу места: 60° (для частот от 300 до 1000 МГц)
Поляризация: вертикальная и горизонтальная (две антенны)
Потребляемая мощность: не более 3 500 Вт
Напряжение питания: 220 В, 50 Гц
В условиях прямой радиовидимости «РЭП - БПЛА» обеспечивается отношение дальности радиоподавления (Dn) всех типов FPV-дронов к дальности связи (De) не менее 0,05 (Dn/Dc>0,15)*.
Особенности работы
с обнаружителем

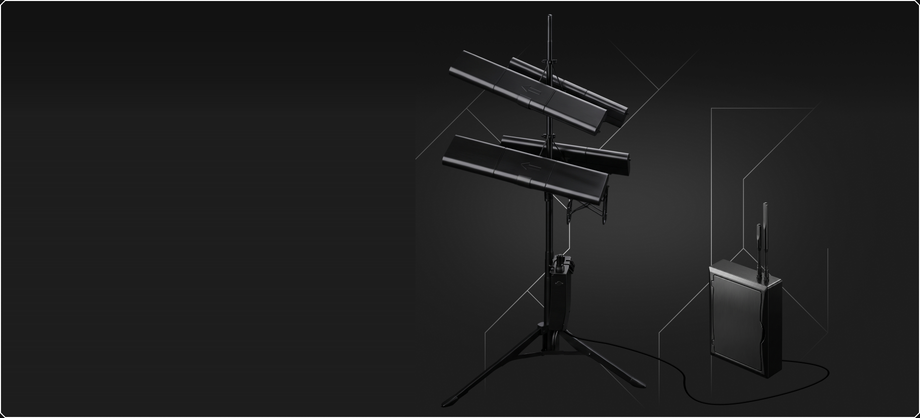

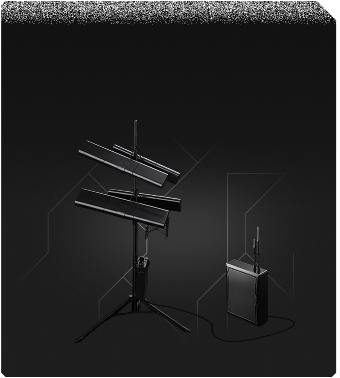

Блок обнаружителя БПЛА интегрирован с РЭБ «Медуза»
посредством блока автоматической системы управления (АСУ).
Модули "РЭБ Медуза 3М - блок АСУ - обнаружитель" работают в режиме:
- В случае обнаружения сигнала БПЛА осуществляется автоматическое
включение комплекса РЭБ "Медуза 3М" на 10 минут (можно
запрограммировать любую длительность работы). - Затем комплекс РЭБ "Медуза 3М" отключается,
а детектор переходит в режим обнаружения. - В случае повторного обнаружения алгоритм повторяется.

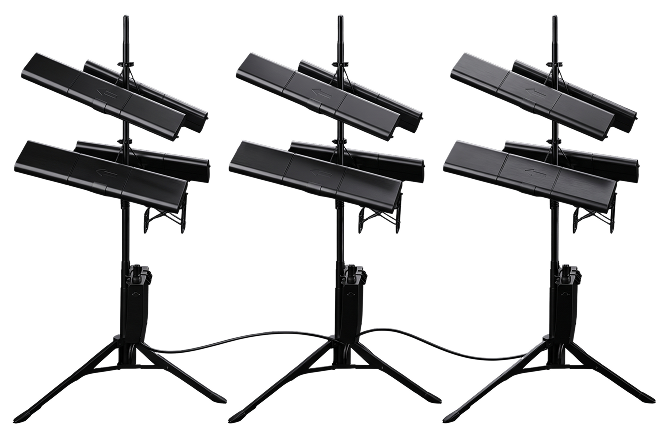

Оснащение
РЭБ «Медуза 3М» оснащено средствами радиоэлектронного подавления 16-ти каналов систем управления БПЛА
